Ein Boxplot verdichtet viele Messwerte auf wenige, aber sehr aussagekräftige Kennzahlen. Gerade in Mathematik und Statistik ist das nützlich, weil man Verteilungen schnell vergleichen kann, ohne jeden einzelnen Wert aufzuzählen. Ich zeige hier, wie man die Grafik richtig liest, wie sie aufgebaut ist und worauf man bei der Interpretation achten sollte.
Die wichtigsten Punkte auf einen Blick
- Ein Boxplot zeigt die Verteilung von Daten über Median, Quartile, Whisker und mögliche Ausreißer.
- Die Box enthält die mittleren 50 % aller Werte; die Linie in der Box markiert den Median.
- Asymmetrische Whisker und eine verschobene Medianlinie deuten oft auf eine schiefe Verteilung hin.
- Für Gruppenvergleiche ist der Boxplot stark, für die genaue Form einer Verteilung ist ein Histogramm oft besser.
- Bei kleinen Stichproben, vor allem unter etwa 20 Werten, ist die Aussagekraft deutlich begrenzt.
- Ausreißer sind kein Fehler im Diagramm, sondern ein Hinweis darauf, dass man genauer hinschauen sollte.
Was ein Boxplot wirklich zeigt
Ein Boxplot ist kein dekoratives Statistikbild, sondern eine sehr kompakte Zusammenfassung der Verteilung. Ich lese daraus zuerst, wo die Mitte der Daten liegt, wie stark die Werte streuen und ob einzelne Beobachtungen ungewöhnlich weit vom Rest entfernt sind. Genau deshalb taucht die Grafik in Schule, Studium und Datenanalyse so oft auf.
Im Kern arbeitet der Boxplot mit der Fünf-Punkte-Zusammenfassung: Minimum, unteres Quartil, Median, oberes Quartil und Maximum. Die mittleren 50 % der Daten liegen in der Box zwischen dem unteren und dem oberen Quartil. Für mich ist das der große Vorteil: Man sieht auf einen Blick, ob Werte eng beieinanderliegen oder ob der Datensatz breit gestreut ist.
Wichtig ist aber auch die Grenze der Darstellung. Ein Boxplot zeigt nicht jede Einzelheit der Verteilung, sondern verdichtet sie. Wer also wissen will, ob die Daten mehrere Häufungen haben oder wie „rund“ die Form der Verteilung wirklich ist, braucht meist noch ein anderes Diagramm dazu. Genau deshalb lohnt sich ein genauer Blick auf den Aufbau.
Die Bausteine einer Kastengrafik
Damit eine Boxplot-Grafik nicht nur hübsch aussieht, sondern auch korrekt gelesen wird, muss man ihre Bestandteile sauber unterscheiden. Ich halte mir dabei immer vor Augen: Die Box zeigt den mittleren Bereich, die Linie in der Box die Mitte und die Whisker den weiteren Wertebereich.
| Bauteil | Was es bedeutet | Wie ich es lese |
|---|---|---|
| Unteres Quartil (Q1) | 25 % der Werte liegen darunter oder genau darauf | Startpunkt der Box |
| Median (Q2) | Die Daten sind in zwei Hälften geteilt | Linie innerhalb der Box |
| Oberes Quartil (Q3) | 75 % der Werte liegen darunter oder genau darauf | Endpunkt der Box |
| Interquartilsabstand (IQR) | Q3 minus Q1, also der Bereich der mittleren 50 % | Länge der Box |
| Whisker | Reichen in vielen Darstellungen bis zum letzten Wert innerhalb von 1,5 × IQR | Zeigen den weiteren Wertebereich |
| Ausreißer | Werte außerhalb des erwarteten Bereichs | Werden oft als einzelne Punkte markiert |
Ein Detail, das oft übersehen wird: Die genaue Definition der Whisker kann je nach Software oder Unterrichtskontext leicht variieren. Deshalb sollte man nicht blind auf eine einzige Zeichnung vertrauen, sondern immer fragen, welche Regel verwendet wurde. Wenn diese Basis klar ist, wird das Lesen des Diagramms deutlich einfacher.
Einen Boxplot sicher lesen
Ich gehe beim Lesen eines Boxplots immer in derselben Reihenfolge vor. Erst die Mitte, dann die Streuung, dann die Ausreißer. Wer diese Reihenfolge beibehält, verliert sich nicht in Nebendetails und kommt schneller zu einer sauberen Interpretation.
- Den Median ansehen: Er zeigt, wo die Mitte der Daten liegt.
- Die Boxbreite prüfen: Eine breite Box bedeutet, dass die mittleren 50 % stark streuen.
- Die Whisker vergleichen: Unterschiedlich lange Whisker deuten oft auf eine Schiefe hin.
- Ausreißer suchen: Einzelne Punkte weit außerhalb der Whisker sind immer prüfenswert.

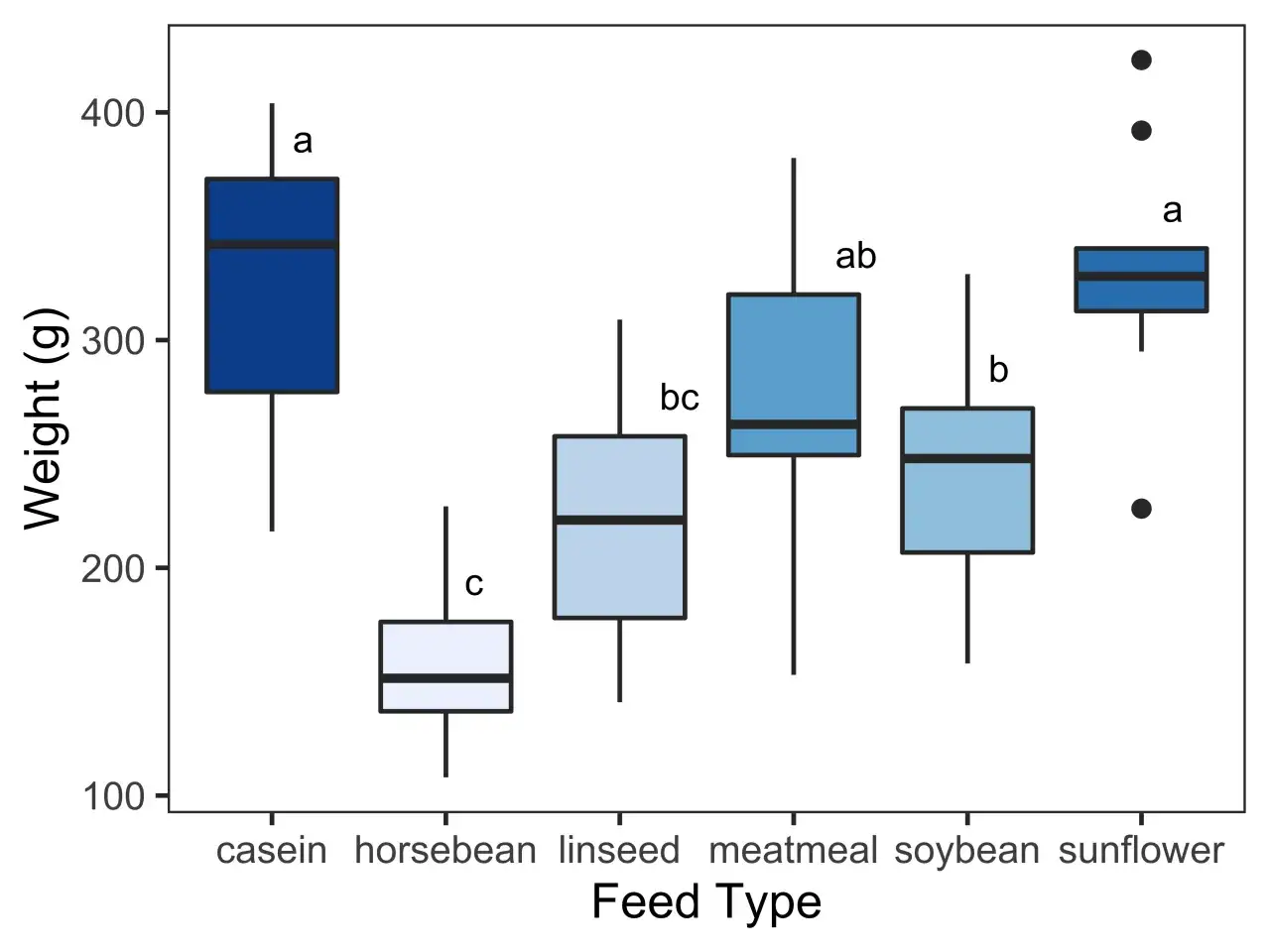

- Mehrere Boxplots gegenüberstellen: So erkennt man Unterschiede zwischen Gruppen schneller als in einer Zahlenliste.
Ein Beispiel macht das greifbarer. Angenommen, ich habe diese Testergebnisse: 38, 41, 43, 47, 50, 52, 54, 57, 58, 60, 61, 64, 68, 72, 90. Sortiert sind sie bereits, also kann ich direkt lesen: Q1 = 47, Median = 57, Q3 = 64. Der Interquartilsabstand beträgt 17. Mit der üblichen 1,5-IQR-Regel läge der obere Grenzwert bei 89,5, daher fällt die 90 als Ausreißer auf.
| Kennwert | Wert | Aussage |
|---|---|---|
| Q1 | 47 | 25 % der Werte liegen bei 47 oder darunter |
| Median | 57 | Die Mitte der Daten liegt bei 57 |
| Q3 | 64 | 75 % der Werte liegen bei 64 oder darunter |
| IQR | 17 | Die mittleren 50 % liegen zwischen 47 und 64 |
| Ausreißer | 90 | Der Wert liegt außerhalb des typischen Bereichs |
Aus dieser Verteilung würde ich ableiten: Die Leistung ist insgesamt recht konzentriert, aber ein einzelner sehr hoher Wert sticht heraus. Genau so hilft der Boxplot bei der Einordnung, bevor man sich in Detailzahlen verliert. Als Nächstes lohnt es sich, den Weg von den Rohdaten zur fertigen Grafik anzuschauen.
Einen Boxplot aus Daten aufbauen
Wer einen Boxplot selbst erstellt, braucht keine komplizierte Rechenkunst, sondern eine saubere Reihenfolge. Ich mache das in fünf Schritten, und genau so lässt es sich auch im Unterricht oder in einer Prüfung erklären.
- Daten sortieren: Ohne Sortierung sind Quartile und Median nicht zuverlässig bestimmbar.
- Median berechnen: Er teilt den Datensatz in zwei gleich große Hälften.
- Unteres und oberes Quartil bestimmen: So bekommt man die Box.
- Interquartilsabstand berechnen: Er ist die Länge der Box und hilft bei der Ausreißerprüfung.
- Whisker und Ausreißer eintragen: Je nach Definition bis zum letzten passenden Wert oder mit Punkten für auffällige Beobachtungen.

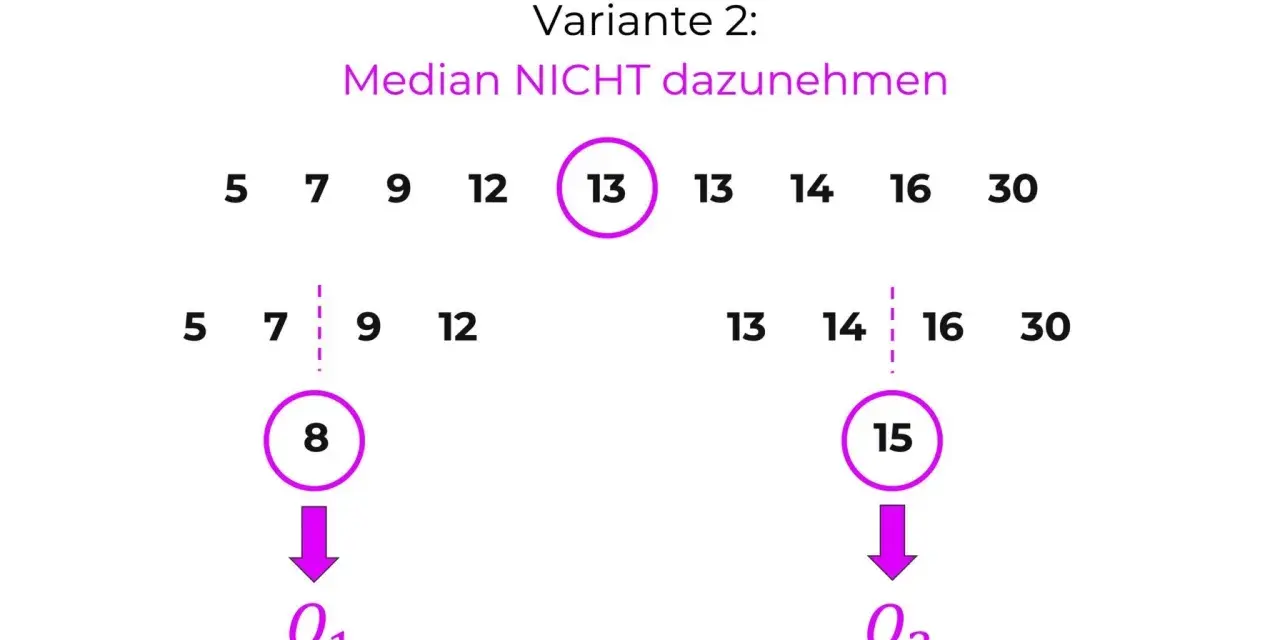

Bei kleinen oder sehr unregelmäßigen Datensätzen muss man vorsichtig sein. Quartile sind berechnete Werte und können sich je nach Methode leicht unterscheiden. Ich sage das deshalb so deutlich, weil viele Verwirrungen genau an dieser Stelle entstehen: Zwei korrekt erstellte Boxplots können sich leicht unterscheiden, obwohl beide fachlich richtig sind.
Für die Praxis heißt das: Nicht das eine perfekte Bild suchen, sondern die verwendete Regel sauber benennen. Wenn diese Grundlage stimmt, ist der Boxplot ein zuverlässiges Werkzeug für die beschreibende Statistik. Danach stellt sich fast automatisch die Frage, wann die Grafik stark ist und wann sie an ihre Grenzen kommt.
Wann ein Boxplot stark ist und wann er an Grenzen stößt
Ein Boxplot ist besonders stark, wenn ich Verteilungen schnell vergleichen will. Das gilt etwa für Klassenarbeiten, Körpergrößen, Messwerte aus Experimenten oder Testdaten aus der Schule. Die Darstellung ist robust, also nicht empfindlich gegenüber einzelnen extremen Werten, weil Median und Quartile stabiler sind als der Mittelwert.
Genau darin liegt aber auch die erste Grenze: Ein Boxplot zeigt keine feinen Muster innerhalb der Daten. Wenn sich Werte in mehreren Gruppen häufen, kann das im Boxplot fast unsichtbar bleiben. Für solche Fälle ist ein Histogramm meist ehrlicher, weil es die Form der Verteilung direkt sichtbar macht.
- Gut geeignet für Gruppenvergleiche und schnelle Übersicht.
- Gut geeignet für Ausreißer und Schiefe.
- Weniger geeignet für kleine Stichproben, besonders unter etwa 20 Werten.
- Weniger geeignet für stark mehrgipflige Verteilungen.
- Abhängig von der Quartilsmethode und der Software.
Ich würde einen Boxplot deshalb nie als alleinige Wahrheit lesen. Er ist ein gutes Werkzeug, aber eben nur eines von mehreren. Wer die Daten wirklich verstehen will, sollte wissen, welches Diagramm in welcher Situation die bessere Wahl ist.
Boxplot, Histogramm und Einzelwertdiagramm im richtigen Moment einsetzen
Für die Wahl des passenden Diagramms hilft mir eine einfache Regel: Der Boxplot ist stark beim Vergleichen, das Histogramm ist stark beim Verstehen der Form, und ein Einzelwertdiagramm ist oft am besten, wenn die Stichprobe klein ist. Genau diese Unterscheidung spart im Alltag viel Rätselraten.
| Diagramm | Stärke | Schwäche | Typischer Einsatz |
|---|---|---|---|
| Boxplot | Schneller Vergleich mehrerer Gruppen, Ausreißer sichtbar | Detailform der Verteilung bleibt verborgen | Klassen, Testreihen, Messwerte, Gruppenvergleiche |
| Histogramm | Zeigt die Form der Verteilung sehr anschaulich | Gruppen lassen sich schlechter direkt vergleichen | Verteilung verstehen, Häufigkeiten erkennen |
| Einzelwertdiagramm | Alle Werte bleiben sichtbar, ideal bei kleinen Datenmengen | Bei großen Datensätzen wird es unübersichtlich | Kleine Stichproben, Unterricht, schnelle Kontrolle |
Wenn ich nur eine Frage beantworten will, etwa „Welche Klasse hat die größere Streuung?“, nehme ich den Boxplot. Wenn ich wissen will, ob die Werte eher symmetrisch, rechtsschief oder linksschief sind, greife ich lieber zum Histogramm. Und wenn die Datensammlung sehr klein ist, würde ich im Zweifel die Einzelwerte sichtbar lassen, statt sie zu früh zu verdichten. Diese Entscheidung macht oft den Unterschied zwischen einem brauchbaren und einem wirklich hilfreichen Diagramm.
Für Schule, Studium und Prüfung bleibt dieser Merksatz nützlich
Wenn ich einen Boxplot in einer Klausur oder im Unterricht deute, nenne ich fast immer dieselben vier Punkte: Median, Quartile, Streuung und Ausreißer. Mehr braucht es für eine solide erste Interpretation oft gar nicht.
- Die Box zeigt die mittleren 50 % der Werte.
- Die Linie in der Box markiert den Median.
- Unterschiedlich lange Whisker deuten häufig auf Schiefe hin.
- Ein einzelner Punkt außerhalb der Whisker verdient immer eine kurze Prüfung.
- Bei kleinen Datensätzen sollte man mit starken Aussagen vorsichtig sein.
Wer diese Punkte sauber beherrscht, kann Boxplots nicht nur ablesen, sondern auch sinnvoll erklären. Genau das ist der eigentliche Gewinn: Nicht die Grafik auswendig lernen, sondern die Verteilung hinter der Grafik verstehen.
