Ein Faradayscher Käfig ist eines der klarsten Prinzipien der Physik: Eine leitfähige Hülle hält elektrische Felder weitgehend draußen, sodass es im Inneren ruhig bleibt. Ich zeige hier, wie das physikalisch funktioniert, warum sich Ladungen auf der Oberfläche sammeln, wo die Methode sehr gut wirkt und wo ihre Grenzen liegen. Dazu kommen praktische Beispiele aus Alltag, Unterricht und Labor, damit das Thema nicht abstrakt bleibt.
Was man sofort über die Abschirmung wissen sollte
- Die leitfähige Hülle ist der Kern: Freie Ladungen verteilen sich so, dass das Innere gegen elektrische Felder abgeschirmt wird.
- Gegen statische elektrische Felder wirkt ein geschlossener Metallkörper besonders zuverlässig.
- Bei Hochfrequenz hängen Wirkung und Dämpfung stark von Material, Dicke, Öffnungen und Frequenz ab.
- Gegen statische oder langsam wechselnde Magnetfelder reicht diese Art der Abschirmung nicht aus.
- Gute Praxis heißt: kleine Öffnungen, saubere Fugen, passende Durchführungen und ein Material, das zur Störquelle passt.

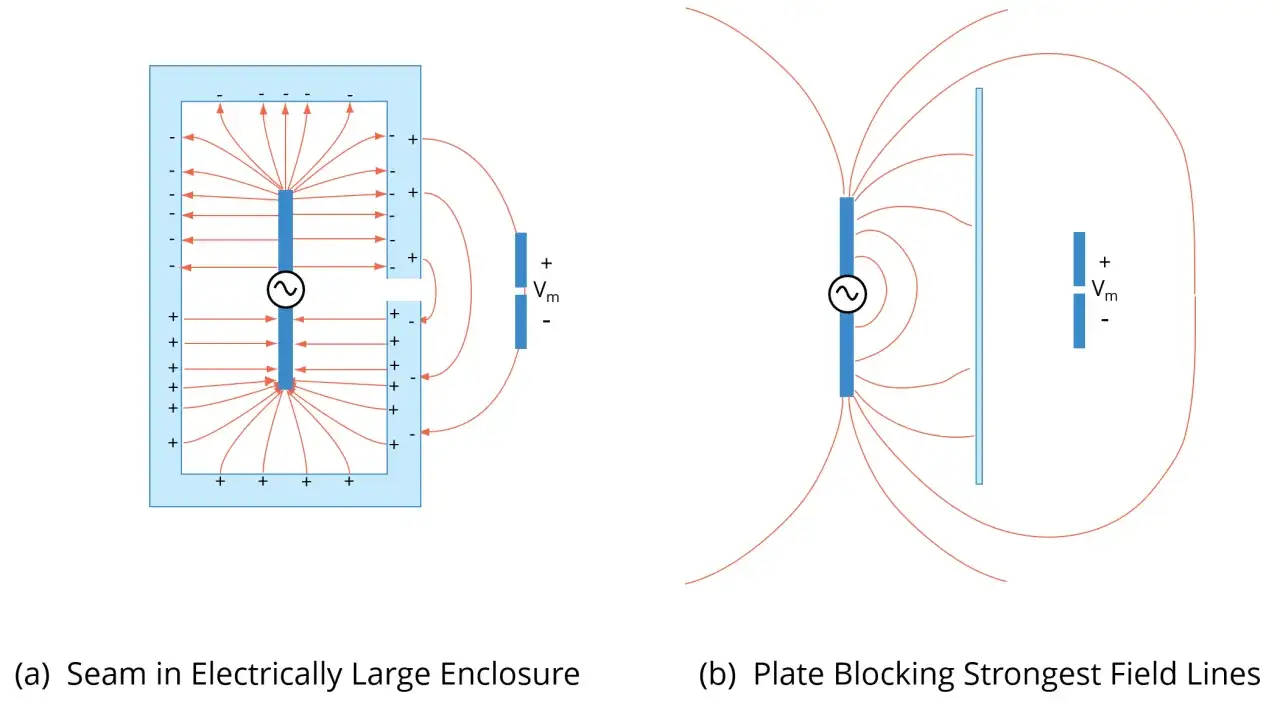

Wie eine leitende Hülle elektrische Felder umlenkt
Wenn von außen ein elektrisches Feld auf einen Leiter trifft, bewegen sich die freien Elektronen so lange, bis ein Gleichgewicht erreicht ist. Genau deshalb verschwindet im abgeschlossenen Innenraum das elektrische Feld praktisch vollständig; die Feldlinien werden an die Oberfläche gedrängt, statt das Volumen zu durchsetzen. In der Physik heißt das: Das Innere bleibt feldfrei, weil sich die Ladungen so umverteilen, dass keine treibende Feldkomponente mehr übrig ist.
Ich halte diesen Punkt für den wichtigsten, weil er die ganze Technik entzaubert: Es braucht keine komplizierte Mechanik, sondern nur einen guten Leiter und eine möglichst geschlossene Form. Ob der Körper rund, eckig, groß oder klein ist, ist zunächst zweitrangig. Entscheidend ist, dass die Ladungen frei wandern können und die Hülle das Feld an sich nimmt.
Genau an diesem Punkt wird aus einer simplen Metallwand ein nützliches Schutzprinzip, und der nächste Schritt ist die Frage, warum das auf der Oberfläche passiert.
Warum die Abschirmung an der Oberfläche entsteht
Das Prinzip beruht auf Influenz, also auf der Ladungsverschiebung in einem Leiter durch ein äußeres Feld. Sobald das Feld anliegt, werden die Ladungen nicht gleichmäßig im ganzen Material verteilt, sondern so angeordnet, dass ihre eigene Gegenwirkung das Innere beruhigt. Deshalb spielt die Oberfläche die Hauptrolle: Dort "arbeitet" die Abschirmung.
Für den Unterricht ist das besonders anschaulich, weil man daran gleich drei Dinge versteht. Erstens können sich freie Ladungen bewegen. Zweitens ist das elektrische Feld eines Leiters im Gleichgewicht innen null. Drittens beeinflussen Kanten und Spitzen die Verteilung stark, weil sich dort Ladung leichter konzentriert. Genau deswegen sind scharfe Ecken in der Praxis oft ungünstig.
Ich würde das so zusammenfassen: Die Abschirmung ist keine Eigenschaft des Metalls allein, sondern der geschlossenen leitfähigen Geometrie. Und sobald man diese Geometrie verändert, ändert sich auch die Qualität des Schutzes.
Wann der Schutz stark ist und wann er an Grenzen stößt
Ein Faraday-Käfig ist kein Allzweckschutz. Er ist sehr gut gegen statische elektrische Felder und gegen viele hochfrequente Störungen, aber deutlich schwächer, wenn es um statische oder langsam wechselnde Magnetfelder geht. Grob gesagt gilt: Unter etwa 100 kHz reicht die reine Faraday-Abschirmung für Magnetfelder nicht mehr aus; dafür braucht man andere Materialien mit hoher magnetischer Permeabilität.
| Situation | Wirkung | Was das praktisch bedeutet |
|---|---|---|
| Statisches elektrisches Feld | Sehr gute Abschirmung | Eine geschlossene leitfähige Hülle genügt meist schon. |
| Hochfrequente elektromagnetische Wellen | Gute bis sehr gute Abschirmung | Öffnungen müssen deutlich kleiner als die relevante Wellenlänge sein. |
| Statische oder langsam wechselnde Magnetfelder | Schwache Wirkung | Hier helfen eher spezielle Legierungen wie Mu-Metall oder Permalloy. |
| Spalten, Türen, Kabeldurchführungen | Typische Leckstellen | Unsaubere Übergänge wirken schnell wie Antennen und verschlechtern die Dämpfung. |
Bei elektrisch dominierten Wellen reflektieren gut leitende Metalle wie Kupfer besonders gut. Bei magnetisch dominierten Anteilen sind Stahl oder Edelstahl oft sinnvoller, weil sie anders mit dem Feld umgehen. Ich würde deshalb nie nur auf "Metall" schauen, sondern immer auf Frequenz, Dicke, Öffnungen und Aufbau insgesamt.
Damit ist klar, warum der Schutz in manchen Fällen hervorragend ist und in anderen überraschend schwach. Genau deshalb lohnt sich der Blick auf reale Anwendungen.
Wo das Prinzip im Alltag wirklich auftaucht
Die besten Beispiele sind die, die man nicht erst kompliziert aufbauen muss. Ein Auto während eines Gewitters ist die klassische Demonstration: Die Metallkarosserie verteilt die Ladung außen, während der Innenraum weitgehend geschützt bleibt. Ähnlich funktioniert die Tür eines Mikrowellenofens, bei der das Metallgitter die große Metallhülle ergänzt, obwohl man noch durchsehen kann.
- Labor und Messtechnik: Abschirmräume, Messgehäuse und Kupferboxen schützen empfindliche Signale vor Störungen, etwa bei sehr kleinen Spannungen oder in EMV-Tests.
- Medizinische Technik: Räume für sensible Geräte werden abgeschirmt, damit äußere Funk- und Störsignale die Messergebnisse nicht verfälschen.
- Kabel und Leitungen: Geflecht- oder Folienschirme verhindern, dass Störungen in ein Signal einkoppeln oder ein Signal nach außen abstrahlt.
- Unterricht und Demonstration: Ein Drahtkorb über einem Elektroskop zeigt sofort, dass ein äußeres Feld innen kaum noch Wirkung hat.
Ich mag diese Beispiele, weil sie zeigen, dass das Prinzip nicht nur Lehrbuchstoff ist. Es steckt in Technik, Sicherheit und Messpraxis an vielen Stellen, an denen saubere Signale wichtiger sind als ein "irgendwie metallisches" Gehäuse.
Woran ich eine gute Abschirmung erkenne
Wenn ich eine Abschirmung bewerte, schaue ich nie nur auf die Frage, ob Metall vorhanden ist. Entscheidend ist die Gesamtkonstruktion. Eine robuste Lösung hat meistens diese Merkmale:
- eine möglichst geschlossene, leitfähige Oberfläche ohne unnötige Spalten
- Öffnungen, die deutlich kleiner als die relevante Wellenlänge sind
- saubere leitfähige Verbindungen an Türen, Nähten und Übergängen
- abgeschirmte oder gefilterte Kabeldurchführungen
- ein Material, das zur Störquelle passt und nicht nur zur Optik
Für hochfrequente Störungen reicht oft schon ein gut ausgeführtes Kupfer- oder Metallgehäuse. Für Magnetfelder ist die Lage komplizierter: Dort braucht man je nach Frequenz eher spezielle Legierungen wie Mu-Metall, weil diese das Feld nicht einfach verschwinden lassen, sondern es im Material umlenken. Das ist ein wichtiger Unterschied, den viele am Anfang übersehen.
Die häufigsten Schwachstellen sind übrigens banal: eine schlecht schließende Tür, ein ungeschirmter Stecker, ein Schlitz im Gehäuse oder ein Kabel, das ohne Filter durch die Wand geführt wird. Genau solche Details entscheiden in der Praxis oft mehr als die reine Wandstärke.
Was dieses Prinzip für Unterricht, Technik und Alltag besonders wertvoll macht
Für mich ist der Faraday-Käfig ein gutes Beispiel dafür, wie elegant Physik sein kann: Ein einziges Grundprinzip erklärt Messschutz, Gewittersicherheit, Mikrowellentechnik und einen großen Teil der EMV-Praxis. Wer das verstanden hat, verwechselt elektrische Felder nicht mehr mit Magnetfeldern und erwartet auch nicht, dass jedes Metallgehäuse automatisch alle Störungen stoppt.
- Elektrische Felder sind leicht abzuschirmen, wenn die Hülle geschlossen und leitfähig ist.
- Die Wirkung hängt bei Hochfrequenz stark von Öffnungen, Form und Frequenz ab.
- Magnetfelder sind ein eigener Fall und brauchen oft andere Materialien oder mehrere Schichten.
Genau diese Unterscheidung spart in Schule, Labor und Technik viele Fehlannahmen. Wer sie sauber trennt, kann Abschirmungen realistisch einschätzen, statt sich auf den bloßen Eindruck von Metall zu verlassen.
