Die Federkonstante beschreibt, wie stark eine Feder einer Verformung entgegenwirkt. Wer diesen Zusammenhang versteht, kann nicht nur einfache Mechanikaufgaben sicher lösen, sondern auch Messkurven lesen, Federn vergleichen und typische Fehler im Versuch vermeiden. Ich gehe deshalb von der Grundidee über die Messung bis zu den Grenzen des Modells und den wichtigsten Rechenregeln im Alltag und im Unterricht.
Die wichtigsten Punkte zur Federsteifigkeit auf einen Blick
- Sie gibt an, wie viel Kraft nötig ist, um eine Feder um einen bestimmten Weg zu dehnen oder zu stauchen.
- Die Einheit ist Newton pro Meter und nicht einfach nur „eine Zahl“ ohne Bedeutung.
- Ein größerer Wert bedeutet eine härtere Feder mit kleinerer Auslenkung bei gleicher Kraft.
- Der lineare Zusammenhang gilt nur im elastischen Bereich, nicht bei Überdehnung oder bleibender Verformung.
- Bei Federn in Reihe und parallel ändert sich die Gesamtsteifigkeit deutlich, deshalb muss man die Schaltung erkennen.
- Gute Messungen brauchen einen sauberen Nullpunkt, mehrere Messwerte und eine Gerade statt eines Einzelwerts.
Was die Federsteifigkeit in der Physik bedeutet
In der Schule und in der technischen Praxis beschreibt die Federsteifigkeit das Verhältnis zwischen Kraft und Auslenkung. Wenn ich eine Feder um einen kleinen Weg dehne und dafür eine bestimmte Kraft aufbringen muss, dann ist genau dieser Proportionalitätsfaktor der gesuchte Wert. In vielen Büchern steht dafür D, gelegentlich auch k oder c; wichtig ist nicht der Buchstabe, sondern die Idee dahinter: Mehr Kraft pro Weg bedeutet eine steifere Feder.
Formal schreibt man meist F = D · Δx oder, als Rückstellkraft mit Richtung, F = -D · x. Für Aufgaben reicht oft der Betrag; das Minuszeichen wird dann weggelassen, weil nur die Größe der Kraft interessiert. Die Einheit ist N/m, also Newton pro Meter. Das lässt sich gut lesen: Eine Feder mit 100 N/m braucht 100 N, um sie um 1 m zu dehnen, oder 1 N für 1 cm, wenn man sauber umrechnet.
Mir ist dabei wichtig: Der Begriff klingt nach einer festen Materialeigenschaft, ist aber keine universelle Naturkonstante. Der Wert hängt von Form, Material, Drahtdurchmesser, Windungszahl und Einbausituation ab. Genau deshalb lohnt sich der Blick auf die Messung und nicht nur auf die Formel. Und damit sind wir direkt bei der Frage, wie man den Wert in der Praxis sauber bestimmt.
Wie man sie misst und berechnet
Am anschaulichsten ist die statische Messung. Dabei hängt man nacheinander bekannte Massen an die Feder, misst die Verlängerung und trägt Kraft gegen Weg auf. Wenn die Punkte eine Gerade bilden, ist die Steigung dieser Geraden der gesuchte Wert. Genau deshalb ist ein Diagramm oft besser als ein einzelner Messwert: Ich sehe sofort, ob die Feder im linearen Bereich arbeitet oder ob etwas nicht stimmt.
Statisch messen
Ein einfaches Beispiel: Erhöht sich die Kraft um 2 N und verlängert sich die Feder dabei um 4 cm, dann gilt D = 2 N / 0,04 m = 50 N/m. Das ist ein typischer Schulwert und zeigt schon die Logik der Rechnung. Wer in Zentimetern rechnet und die Einheit nicht umstellt, landet schnell bei falschen Größenordnungen. Deshalb prüfe ich in solchen Aufgaben zuerst immer die Einheit, dann erst die Zahl.
Lesen Sie auch: Phenol - Warum es kein Alkohol ist & was Sie wissen müssen
Dynamisch messen
Es gibt aber noch einen zweiten Weg: das Federpendel. Hier misst man die Schwingungsdauer und berechnet daraus die Steifigkeit. Für kleine Auslenkungen gilt näherungsweise T = 2π · √(m/D). Umgestellt ergibt sich D = 4π² · m / T². Wenn beispielsweise eine Masse von 0,20 kg an einer Feder mit einer Periodendauer von 0,90 s schwingt, ergibt das ungefähr 9,7 N/m. Das ist praktisch, wenn man schwingende Systeme untersucht, aber man muss sauber arbeiten: Die Masse der Feder selbst kann den Wert leicht verschieben.
| Methode | Was gemessen wird | Vorteil | Grenze |
|---|---|---|---|
| Statisch | Kraft und Verlängerung | Sehr anschaulich, direkt nachvollziehbar | Ablesefehler, Nullpunkt und Reibung stören schnell |
| Dynamisch | Periodendauer einer Schwingung | Gut für kleine, regelmäßige Schwingungen | Feder muss im linearen Bereich bleiben; Masse der Feder kann mitspielen |
Mit diesen beiden Wegen lässt sich der Wert gut eingrenzen. Was er dann praktisch bedeutet, sieht man am besten im Vergleich mit einer weicheren oder härteren Feder.
Wie man große und kleine Werte liest
Der Zahlenwert allein sagt noch nicht, ob eine Feder „gut“ oder „schlecht“ ist. Er sagt nur, wie viel Kraft für einen bestimmten Weg nötig ist. Ich lese den Wert deshalb immer im Zusammenhang mit dem Einsatz: Für einen Kraftmesser braucht man etwas anderes als für eine Fahrzeugfederung oder einen kleinen Laboraufbau.
| Beispielwert | Bedeutung | Auswirkung bei 1 N | Typische Einordnung |
|---|---|---|---|
| 20 N/m | Sehr weich | Etwa 5 cm Auslenkung | Großer Weg, wenig Kraftbedarf |
| 200 N/m | Deutlich härter | Etwa 5 mm Auslenkung | Gut kontrollierbar, präziser messbar |
| 1000 N/m | Sehr steif | Nur etwa 1 mm Auslenkung | Kaum Bewegung trotz hoher Belastung |
Die Regel ist einfach: Je größer der Wert, desto steifer die Feder. Ein kleiner Wert bedeutet mehr Weg bei gleicher Kraft. Das ist aber kein Qualitätsurteil, sondern eine Funktionsfrage. Für Dämpfung, Messung oder Lagerung kann eine weiche Feder sinnvoll sein; für präzise Rückstellung oder hohe Belastbarkeit eher eine harte. Genau an dieser Stelle muss man aber den Gültigkeitsbereich des Modells kennen, sonst wird der Wert schnell missverstanden.
Wann die lineare Beziehung nicht mehr gilt
Das lineare Modell gilt nur im elastischen Bereich. Sobald eine Feder so stark gedehnt oder gestaucht wird, dass sie sich dauerhaft verformt, stimmt der proportionale Zusammenhang nicht mehr. Dann liefert die Steigung der Kurve keinen sauberen konstanten Wert mehr, sondern nur noch eine lokale Näherung. Das ist ein häufiger Punkt, an dem Schulversuche und reale Anwendungen auseinanderlaufen.

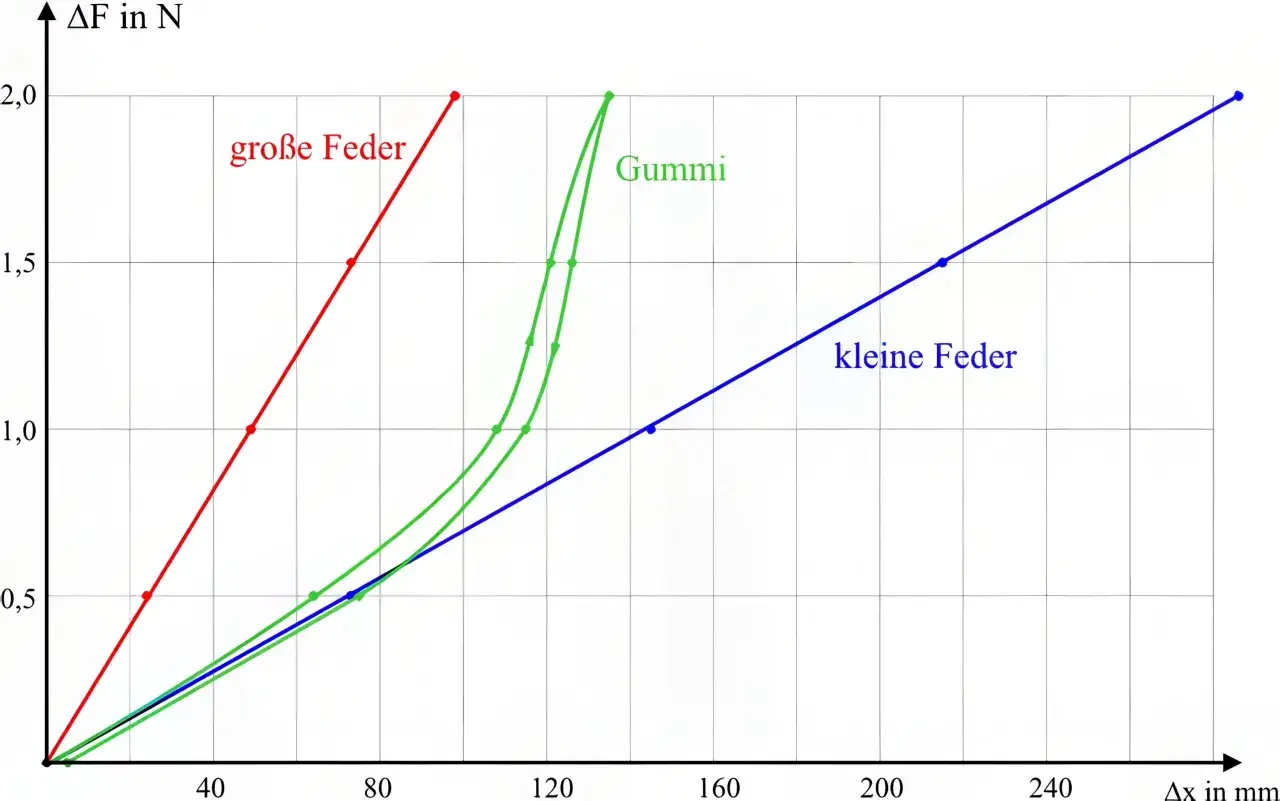

Besonders deutlich sieht man das bei Gummibändern oder weichen Elastomeren. Dort ist die Kennlinie oft nicht linear, sondern gekrümmt. Die Kraft wächst dann nicht in jedem Bereich gleich stark mit der Auslenkung. Bei manchen Federn kommt noch eine Vorspannung dazu: Die Messung beginnt nicht exakt bei null, weil schon im eingebauten Zustand eine Anfangskraft wirkt. Dann braucht man mit F0 und x0 den korrekten Bezugspunkt, statt einfach blind von null aus zu rechnen.
- Zu große Auslenkung führt zu bleibender Verformung.
- Elastische und plastische Bereiche dürfen nicht vermischt werden.
- Gummimaterial zeigt oft nur abschnittsweise lineares Verhalten.
- Vorspannung verschiebt den Nullpunkt der Messung.
Wenn man diese Grenzen mitdenkt, wird das Modell deutlich brauchbarer. Sobald mehrere Federn zusammenkommen, kommt noch eine zweite Ebene dazu: die Kombination einzelner Elemente zu einem Gesamtsystem.
Wie Federn in Reihe und parallel zusammenarbeiten
In Aufgaben wird oft nicht nur eine einzelne Feder betrachtet, sondern ein Verbund. Dann entscheidet die Anordnung darüber, ob das System weicher oder härter wird. Ich halte diese Stelle für besonders prüfungsrelevant, weil hier die meisten Rechenfehler entstehen: Nicht die Formel ist das Problem, sondern das Erkennen der Schaltung.
| Anordnung | Formel | Wirkung auf die Gesamtsteifigkeit | Beispiel mit zwei gleichen Federn |
|---|---|---|---|
| Parallel | Dges = D1 + D2 | Das System wird härter | 100 N/m + 100 N/m = 200 N/m |
| Reihe | 1 / Dges = 1 / D1 + 1 / D2 | Das System wird weicher | 2 gleiche Federn mit 100 N/m ergeben 50 N/m |
Die Intuition dahinter ist einfach: In der Parallelschaltung tragen mehrere Federn gleichzeitig die Last, deshalb steigt die Steifigkeit. In der Reihenschaltung verteilt sich der Weg auf mehrere Elemente, deshalb wird das System nachgiebiger. Wer diese Logik verstanden hat, kann auch gemischte Systeme schrittweise zerlegen. Genau dort taucht aber der nächste typische Fehler auf: das Verwechseln von Systemsteifigkeit und Einzelsteifigkeit.
Typische Fehler bei Aufgaben und Experimenten
Wenn Schüler oder Studierende sich bei diesem Thema irren, liegt es selten an der Physik selbst. Meist sind es drei bis fünf sehr konkrete Stolpersteine. Ich würde sie so zusammenfassen:
- Falsche Einheit - cm statt m oder mm statt m führen sofort zu falschen Zahlen.
- Falscher Weg - gefragt ist die Auslenkung, nicht die gesamte Länge der Feder.
- Falscher Bereich - die Feder wird zu weit gezogen und verlässt den linearen Bereich.
- Falsche Schaltung - Reihe und Parallel werden vertauscht.
- Nur ein Messpunkt - ein einzelner Wert sagt wenig aus, eine Gerade sagt viel mehr.
Ich arbeite in Versuchen deshalb lieber mit fünf bis acht Messpunkten und einer Ausgleichsgeraden als mit einem schnellen Einzelwert. Das kostet kaum mehr Zeit, macht das Ergebnis aber deutlich robuster. Gerade bei Bildungsaufgaben ist das ein guter Lerneffekt: Die Zahl ist nur dann verlässlich, wenn der Weg dahin sauber ist.
Was ich mir aus dem Thema für Unterricht und Alltag merken würde
Für mich ist die Federsteifigkeit ein schönes Beispiel dafür, wie aus einer sehr einfachen Beziehung ein nützliches Modell wird. Sie erklärt, warum eine Federwaage funktioniert, warum manche Systeme weich reagieren und andere fast gar nicht nachgeben, und warum man Messkurven nie ohne Kontext lesen sollte. Wer nur die Formel kennt, kann rechnen; wer den Zusammenhang versteht, kann entscheiden, ob ein Ergebnis plausibel ist.
Praktisch merke ich mir vor allem drei Dinge: erst den Gültigkeitsbereich prüfen, dann die Einheit kontrollieren, dann die Steigung lesen. Wenn diese Reihenfolge sitzt, wird das Thema schnell überschaubar. Und genau das ist für Naturwissenschaften am wertvollsten: ein Modell, das einfach genug für den Unterricht ist und zugleich ehrlich genug, um seine Grenzen zu zeigen.
