Ein komplizierter Ablauf wird oft erst dann verständlich, wenn jeder Schritt sichtbar vor einem liegt. Ich zeige dir, wie du ein Flussdiagramm von der ersten Prozessfrage bis zum fertigen Export entwickelst, welche Symbole wirklich nötig sind und welches digitale Werkzeug zu Schule, Studium, Büro oder Weiterbildung passt.
Mit diesen Entscheidungen wird dein Flussdiagramm sofort brauchbar
- Prozessziel festlegen, bevor du Formen und Farben auswählst.
- Sechs klare Schritte führen von der groben Skizze zur geprüften Darstellung.
- diagrams.net eignet sich für kostenlose, flexible Diagramme ohne großen Overhead.
- Miro und ähnliche Whiteboards sind besonders praktisch für gemeinsame Arbeit.
- Raute, Rechteck und Oval reichen für die meisten einfachen Abläufe aus.
- Lesbarkeit und Datenschutz sind wichtiger als dekorative Effekte.
Vom Problem zum klaren Ablauf

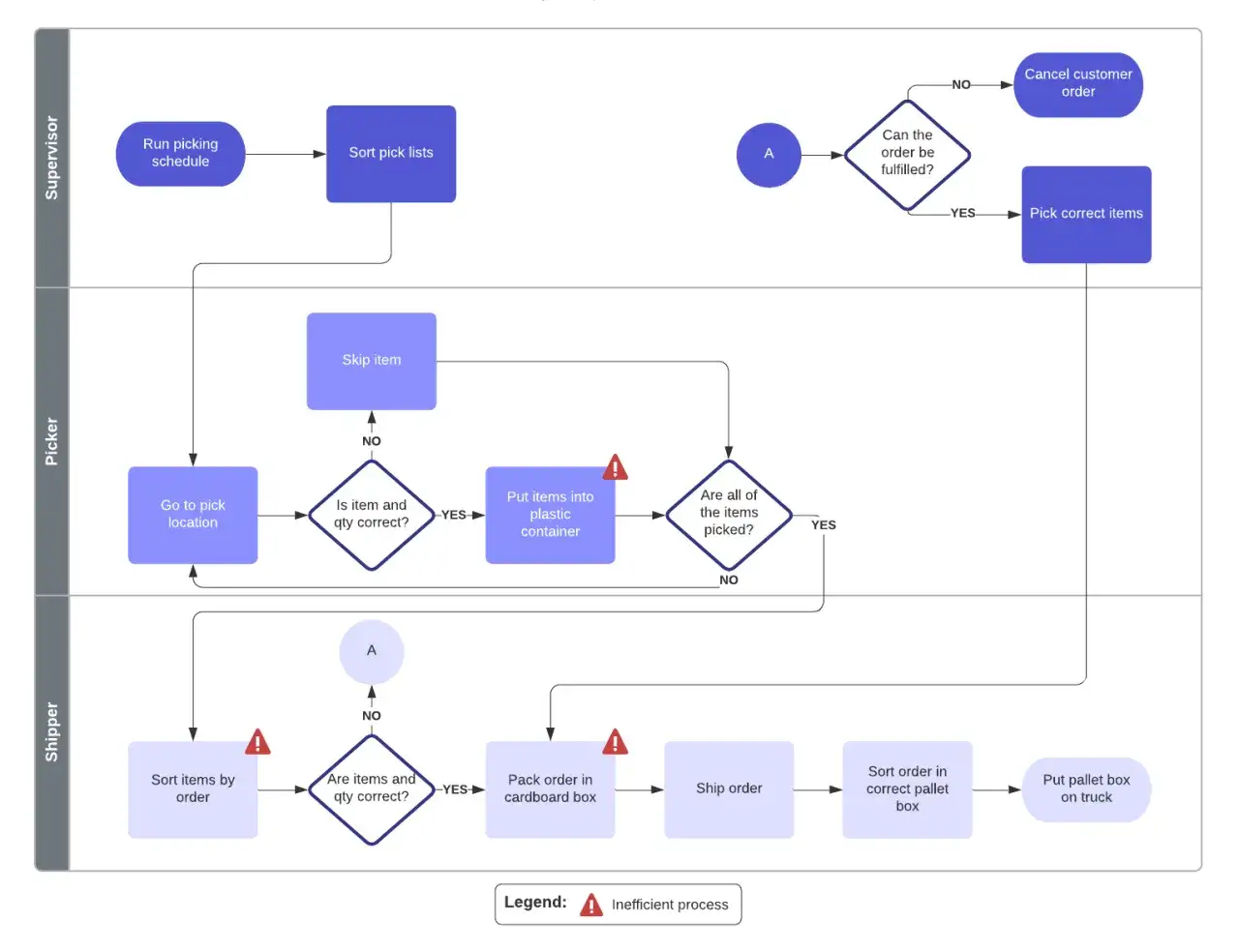

Ein Flussdiagramm stellt einen Prozess als Folge von Aktivitäten, Entscheidungen und Ergebnissen dar. Die Pfeile zeigen, in welcher Richtung der Ablauf weitergeht. Dadurch erkennst du schneller, wo ein Vorgang beginnt, wo er sich verzweigt und an welcher Stelle er endet.
Ich starte deshalb nie mit dem Zeichenprogramm. Zuerst formuliere ich einen einzigen Satz, etwa „Eine Teilnehmerin meldet sich für einen Sprachkurs an“. Diese Begrenzung verhindert, dass aus einem überschaubaren Ablauf ein unlesbarer Gesamtplan mit jedem denkbaren Sonderfall wird.
Den richtigen Detailgrad wählen
Für eine Präsentation reicht oft ein Übersichtsdiagramm mit fünf bis zehn Schritten. Eine Arbeitsanweisung darf detaillierter sein, sollte aber trotzdem nur Informationen enthalten, die für die jeweilige Entscheidung oder Handlung gebraucht werden.
Wenn ein Ablauf mehr als etwa 15 bis 20 Elemente enthält, teile ich ihn meist in Teilprozesse auf. Ein Hauptdiagramm kann dann auf „Anmeldung prüfen“ verweisen, während ein eigenes Diagramm die Prüfung von Voraussetzungen und Unterlagen erklärt.
In sechs Schritten zum belastbaren Flussdiagramm
- Ziel und Startpunkt definieren. Schreibe auf, welcher Prozess dargestellt wird und mit welchem Ereignis er beginnt. „Kursidee entwickeln“ ist beispielsweise etwas anderes als „Anmeldung bearbeiten“.
- Schritte als kurze Verben notieren. Formulierungen wie „Unterlagen prüfen“ oder „Termin bestätigen“ funktionieren besser als lange Textblöcke. Jeder Kasten sollte möglichst nur eine Handlung enthalten.
- Entscheidungen sichtbar machen. Verwende eine Frage mit zwei oder mehr klar beschrifteten Ausgängen, etwa „Voraussetzungen erfüllt?“. Die Pfeile sollten mit „Ja“, „Nein“ oder einer vergleichbaren Antwort gekennzeichnet sein.
- Elemente in eine Richtung ordnen. Für einfache Abläufe ist eine Darstellung von oben nach unten oder von links nach rechts am leichtesten zu lesen. Rücksprünge sollten sich nicht quer durch das gesamte Diagramm ziehen.
- Sonderfälle ergänzen. Prüfe, was bei fehlenden Unterlagen, einer Ablehnung oder einer Terminänderung passiert. Ein Diagramm ohne Ausnahmeweg sieht sauber aus, beschreibt aber oft nicht den echten Alltag.
- Mit einer fremden Person testen. Bitte jemanden, den Ablauf nur anhand der Grafik zu erklären. Sobald Rückfragen entstehen, fehlen meist Beschriftungen, Pfeile oder ein klarer Endpunkt.
Der wichtigste Qualitätstest ist für mich nicht die Optik, sondern die Frage, ob jemand den Prozess ohne mündliche Zusatzinformation nachvollziehen kann. Erst danach passe ich Farben, Abstände und Schriftgrößen an.
Welches digitale Werkzeug passt zu deiner Aufgabe
Du brauchst nicht automatisch eine komplexe Business-Software. Für ein Unterrichtsprojekt, eine Hausarbeit oder eine kleine Prozessskizze ist ein leichtes Tool oft die bessere Wahl. Entscheidend sind Bearbeitung, Zusammenarbeit und Export, nicht die Zahl der verfügbaren Formen.
| Werkzeug | Stärken | Geeignet für | Kostenmodell |
|---|---|---|---|
| diagrams.net | Viele Formen, flexible Verbindungen, Export in mehrere Formate | Einzelarbeit, Schule, Studium und technische Abläufe | Kostenlos nutzbar |
| Microsoft Word oder PowerPoint | SmartArt und Formen sind vielen Nutzerinnen und Nutzern vertraut | Referate, Arbeitsblätter und Präsentationen | Teil eines passenden Microsoft-Zugangs |
| Miro | Gemeinsames Arbeiten auf einer digitalen Pinnwand und Vorlagen | Workshops, Gruppenarbeit und Prozessentwicklung | Kostenlose Basis, erweiterte Funktionen kostenpflichtig |
| Mermaid | Diagramme entstehen aus Text und lassen sich leicht versionieren | Dokumentation, Softwareprojekte und Markdown-Workflows | Open-Source-Syntax, je nach Umgebung kostenlos |
| Lucidchart | Vorlagen, Kollaboration und strukturierte Teamfunktionen | Organisationen mit wiederkehrenden Prozessdokumentationen | Kostenlose Einschränkungen, kostenpflichtige Tarife |
Für eine einzelne Grafik würde ich mit diagrams.net oder PowerPoint beginnen. Sobald mehrere Personen gleichzeitig Ideen einbringen sollen, spielt ein Online-Whiteboard wie Miro seine Vorteile aus. Mermaid wirkt zunächst technischer, ist aber ausgezeichnet, wenn das Diagramm zusammen mit Quelltext oder einer Dokumentation gepflegt werden soll.
Bei Cloud-Diensten prüfe ich vor dem Teilen, wer Zugriff auf das Board erhält und wo die Daten gespeichert werden. Für interne Abläufe mit personenbezogenen Angaben ist eine lokale Datei oder die von der eigenen Bildungseinrichtung freigegebene Plattform oft die vernünftigere Lösung.
Symbole, Verzweigungen und Lesbarkeit richtig einsetzen
Die Grundformen sind leicht zu lernen. Ihre Wirkung entsteht aber erst durch eine konsequente Verwendung. Wenn ein Rechteck einmal eine Handlung und an anderer Stelle eine Entscheidung bedeutet, muss die Leserin oder der Leser jedes Mal neu raten.
| Symbol | Bedeutung | Beispiel |
|---|---|---|
| Oval | Start oder Ende des Prozesses | „Anfrage eingegangen“ oder „Vorgang abgeschlossen“ |
| Rechteck | Konkrete Tätigkeit oder Verarbeitung | „Unterlagen prüfen“ |
| Raute | Entscheidung mit mindestens zwei Ausgängen | „Anmeldung vollständig?“ |
| Parallelogramm | Eingabe oder Ausgabe von Informationen | „Formular absenden“ |
| Pfeil | Richtung und Reihenfolge | Weiterleitung zum nächsten Schritt |
Verzweigungen verständlich beschriften
Eine Raute sollte möglichst eine beantwortbare Frage enthalten. „Prüfung“ ist zu ungenau, „Teilnahmevoraussetzungen erfüllt?“ führt dagegen direkt zu den passenden Ausgängen.
Vermeide Pfeile, die ohne Beschriftung in verschiedene Richtungen laufen. Bei drei Wegen helfen kurze Angaben wie „Ja“, „Nein“ und „Rückfrage erforderlich“. Falls die Entscheidung mehr als vier Ausgänge hat, ist eine Tabelle oder ein eigener Entscheidungsbaum oft übersichtlicher.
Gestaltung mit Augenmaß
Nutze eine Schriftgröße, die auch in der späteren PDF- oder Präsentationsansicht lesbar bleibt. Drei Farben reichen meistens: eine für Start und Ende, eine für Arbeitsschritte und eine zurückhaltende Akzentfarbe für Entscheidungen oder Warnhinweise.
3D-Effekte, Schatten und dekorative Icons machen den Ablauf nicht automatisch besser. Ich entferne solche Elemente meistens wieder, sobald sie von Pfeilen oder Beschriftungen ablenken. Ein ruhiges Diagramm vermittelt komplexe Inhalte schneller als eine bunt gestaltete, aber überladene Grafik.
Ein Praxisbeispiel aus dem Bildungsalltag
Stell dir vor, eine Bildungseinrichtung bearbeitet die Anmeldung zu einem Abendkurs. Der Ablauf beginnt mit dem Eingang des Formulars und endet entweder mit einer Teilnahmebestätigung oder mit einer Rückmeldung, dass noch etwas fehlt.
- Start: Anmeldeformular geht ein.
- Handlung: Daten und gewünschter Kurs werden erfasst.
- Entscheidung: Ist das Formular vollständig?
- Nein: Fehlende Angaben werden angefordert.
- Ja: Freier Platz und Teilnahmevoraussetzungen werden geprüft.
- Entscheidung: Ist eine Teilnahme möglich?
- Ja: Teilnahme bestätigen und Zahlungsinformationen senden.
- Nein: Alternative Termine oder eine Warteliste anbieten.
- Ende: Anmeldung abgeschlossen.
Das Beispiel zeigt, warum ein Rücksprung wichtig sein kann. Nach der Nachforderung fehlender Angaben führt der Prozess wieder zur Prüfung zurück, statt künstlich an einem Endpunkt zu stoppen. So wird aus einer hübschen Grafik eine brauchbare Arbeitsgrundlage.
Für Lernende lässt sich der gleiche Ablauf vereinfachen. Sie können zunächst nur Start, drei Hauptschritte und eine Entscheidung darstellen. Danach ergänzen sie Sonderfälle. Diese Vorgehensweise trainiert nicht nur Gestaltung, sondern auch strukturiertes Denken und Prozessverständnis.
Typische Fehler bei digitalen Flussdiagrammen vermeiden
Zu viel Inhalt in einem Kasten
Ein Rechteck mit vier Tätigkeiten und mehreren Nebensätzen ist kaum noch ein Prozessschritt. Teile den Inhalt auf oder verlinke auf eine ausführlichere Arbeitsanweisung. Das Diagramm soll Orientierung geben, nicht das komplette Handbuch ersetzen.
Unklare Start- und Endpunkte
Jeder Ablauf braucht einen sichtbaren Anfang und mindestens einen nachvollziehbaren Abschluss. Wenn mehrere Enden existieren, benenne sie eindeutig, zum Beispiel „Warteliste gesetzt“ oder „Teilnahme bestätigt“.
Linien ohne klare Richtung
Kreuzende Pfeile und lange Rückführungen erschweren die Orientierung. Nutze Verbindungspunkte, nummerierte Teilprozesse oder sogenannte Konnektoren, also kleine Verweise auf eine andere Stelle des Diagramms.
Lesen Sie auch: Excel Schreibschutz aufheben - Ursache erkennen, Lösung finden
Automatisch erzeugte Diagramme blind übernehmen

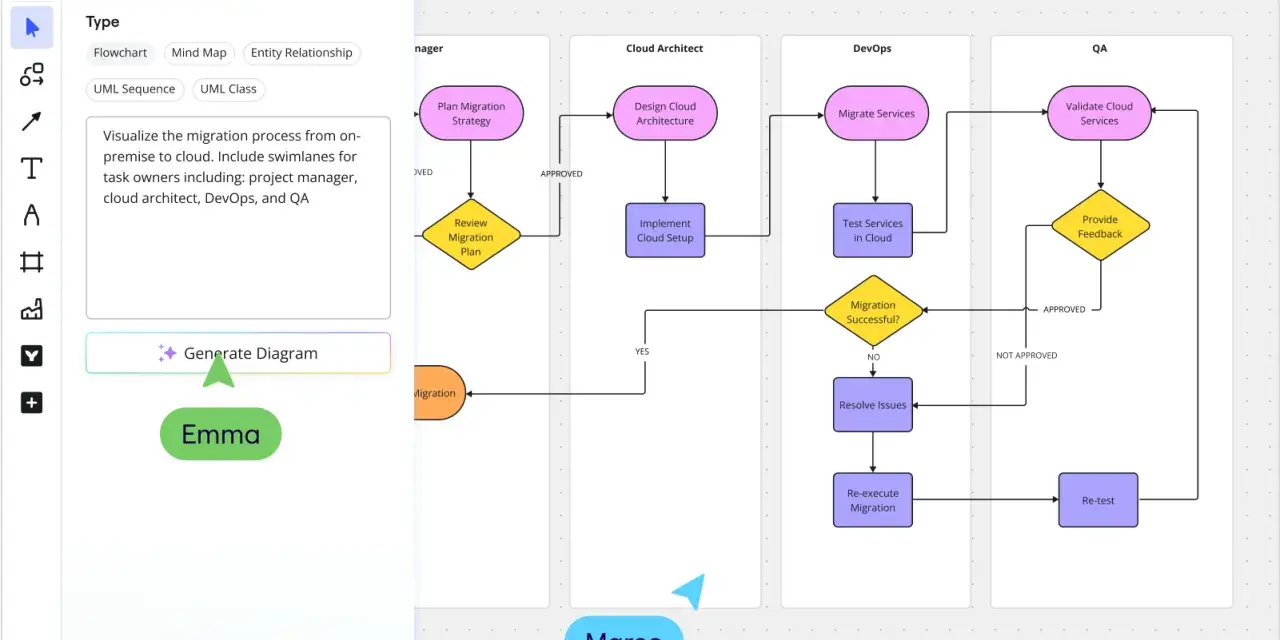

KI-Funktionen können aus einer Textbeschreibung schnell einen ersten Entwurf erzeugen. Ich behandle diesen Entwurf aber nur als Rohfassung, weil Ausnahmen, Verantwortlichkeiten und missverständliche Formulierungen oft noch fehlen.
Gerade bei Bildungs-, Personal- oder Verwaltungsprozessen solltest du außerdem prüfen, ob Namen, Kontaktdaten oder andere vertrauliche Angaben wirklich in ein externes Tool gehören. Für die Darstellung genügt meist eine anonymisierte Version mit Rollen wie „Teilnehmende Person“ oder „Kursbüro“.
Ein gutes Diagramm bleibt auch nach dem Export verständlich
Vor dem Teilen prüfe ich die Grafik in drei Ansichten. Zuerst lese ich sie am Bildschirm, danach in der verkleinerten PDF-Ansicht und schließlich ohne meine eigenen Erklärungen. Wenn Schrift, Pfeile und Entscheidungsausgänge in allen drei Situationen funktionieren, ist der Entwurf fast fertig.
- Lesetest: Sind alle Texte kurz genug und trotzdem eindeutig?
- Prozesstest: Gibt es für jeden realistischen Fall einen Weg?
- Layouttest: Sind Pfeile, Abstände und Ausrichtungen konsistent?
- Datentest: Enthält die Datei nur Informationen, die dort wirklich gebraucht werden?
Mein praktischer Rat lautet deshalb, klein anzufangen. Definiere einen klaren Prozess, zeichne die Hauptschritte, prüfe die Verzweigungen und ergänze Details erst dann, wenn sie für eine Entscheidung relevant sind. So entsteht ein Flussdiagramm, das nicht nur professionell aussieht, sondern Menschen beim Lernen, Planen und Arbeiten tatsächlich weiterhilft.
