UML ist vor allem dann hilfreich, wenn ein Team ein gemeinsames Bild von einer Software braucht, bevor der erste Code festgezurrt ist. Die Modellierungssprache schafft Ordnung bei Strukturen, Abläufen und Schnittstellen, und sie hilft dabei, dass Entwicklung, Produkt und Test über dasselbe reden. In diesem Artikel zeige ich, welche Diagramme wirklich tragen, welche digitalen Werkzeuge sich für unterschiedliche Arbeitsweisen eignen und wo der praktische Nutzen in Schule, Studium und Projektarbeit beginnt.
Wichtige Punkte auf einen Blick
- UML ist eine Modellierungssprache, kein reines Zeichenwerkzeug.
- Der Standard umfasst 13 Diagrammtypen, in der Praxis reichen oft 3 bis 5.
- PlantUML passt gut zu versionierbarer Dokumentation, draw.io zu schnellen Skizzen und Papyrus zu standardnaher Modellierung.
- Ein gutes Diagramm beantwortet eine konkrete Frage, statt alles auf einmal erklären zu wollen.
- Für den Einstieg funktionieren Anwendungsfall-, Klassen- und Sequenzdiagramme besonders gut.
Warum UML trotz moderner Frameworks weiter nützlich ist
Die zentrale Stärke von UML liegt nicht im Zeichnen selbst, sondern in der gemeinsamen Sprache für Software. Die offizielle Spezifikation wird auf der OMG-Seite weiterhin als Version 2.5.1 geführt, und genau das ist für die Praxis wichtig: Es gibt einen stabilen Bezugsrahmen, auf den sich Teams, Lehrkräfte und Lernende stützen können. UML ist damit kein Relikt aus alten Methodenbüchern, sondern ein Standard, der Komplexität besser lesbar macht.
Ich halte UML besonders dann für sinnvoll, wenn mehrere Menschen an derselben Lösung arbeiten und eine Entscheidung nicht im Kopf einzelner Personen hängen bleiben darf. Ein Modell ist kein Selbstzweck. Es ist dann gut, wenn es eine Frage beantwortet, etwa: Wer stößt einen Vorgang an? Welche Objekte reden miteinander? Wo liegt die Grenze zwischen Fachlogik und Infrastruktur?

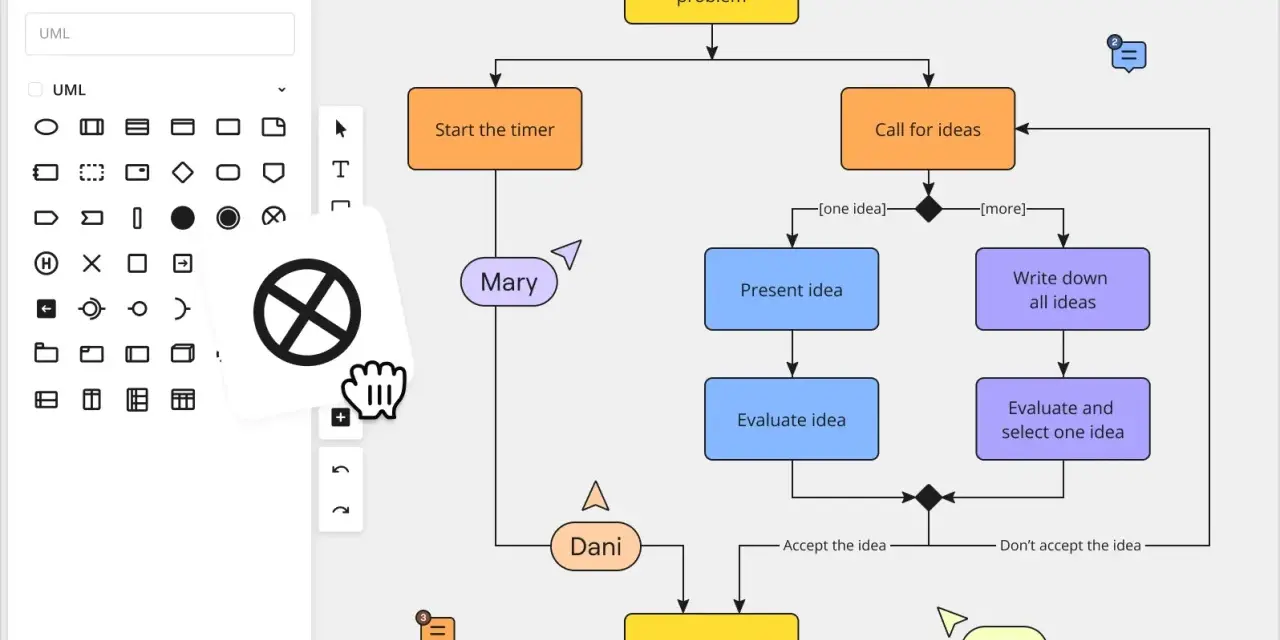

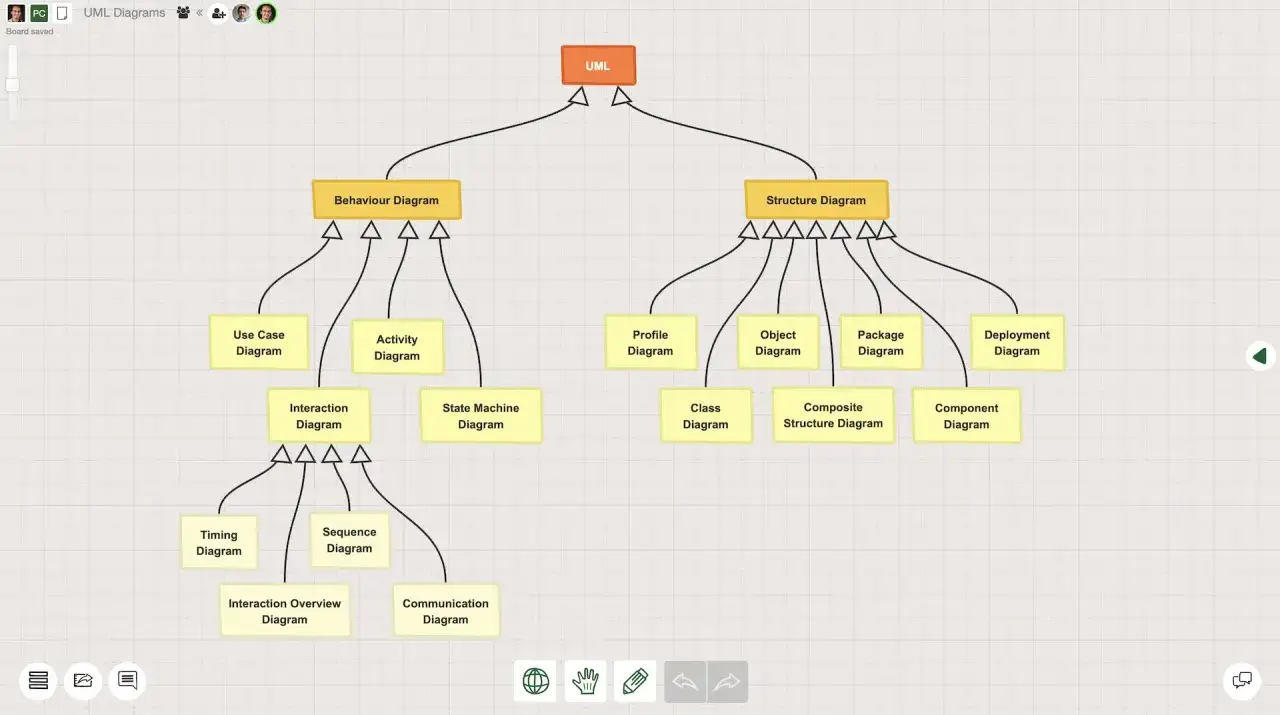

Der Standard umfasst 13 Diagrammtypen. Das klingt erst einmal nach viel, ist aber in der Realität eher eine Auswahl an Werkzeugen als eine Pflichtsammlung. Genau deshalb lohnt es sich, zuerst die Diagramme zu kennen, die wirklich Entscheidungen unterstützen, statt sofort alles modellieren zu wollen.
Die wichtigsten Diagramme, die ich in Projekten tatsächlich nutze
Wenn ich ein neues Vorhaben bewerte, beginne ich fast nie mit allen Diagrammarten. Meist reicht eine kleine Kernmenge. Diese Auswahl deckt die meisten Fragen ab, die in Softwareprojekten auftauchen, und sie ist zugleich für Lernende gut nachvollziehbar.
| Diagrammtyp | Wofür ich es nutze | Was es schnell klärt | Typischer Fehler |
|---|---|---|---|
| Klassendiagramm | Struktur von Domänenobjekten, Attributen und Beziehungen | Welche fachlichen Bausteine es gibt und wie sie zusammenhängen | Zu viele technische Details einzeichnen, bevor das Fachmodell klar ist |
| Sequenzdiagramm | Nachrichtenfluss in einem konkreten Ablauf | Wer wann mit wem spricht und in welcher Reihenfolge | Das ganze System in ein einziges Szenario pressen |
| Anwendungsfalldiagramm | Ziele aus Sicht der Nutzerinnen und Nutzer | Was zum System gehört und was außerhalb liegt | Rollen und Fachprozesse miteinander verwechseln |
| Aktivitätsdiagramm | Abläufe, Entscheidungen und Verzweigungen | Wie ein Prozess wirklich abläuft | Es wie ein reines Flussdiagramm zu behandeln und die Semantik zu ignorieren |
| Zustandsdiagramm | Lebenszyklus von Objekten oder fachlichen Entitäten | Welche Zustände zulässig sind und wie Übergänge entstehen | Es für jedes beliebige Objekt zu verwenden, obwohl keine echten Zustände vorliegen |
| Komponenten- und Bereitstellungsdiagramm | Architektur, Schnittstellen und Laufzeitverteilung | Welche Bausteine zusammenarbeiten und wo sie laufen | Logik und Infrastruktur in derselben Darstellung zu vermischen |
Aus der Praxis würde ich sagen: Wer nur drei Diagramme lernen will, sollte mit Anwendungsfall, Klasse und Sequenz anfangen. Damit lässt sich schon sehr viel sauber beschreiben. Erst wenn die Architektur oder das Verhalten komplexer werden, kommen Aktivitäts-, Zustands- oder Bereitstellungsdiagramme dazu. Genau an dieser Stelle wird die Wahl des digitalen Werkzeugs interessant.
Welche digitalen Tools sich für welchen Arbeitsstil eignen
Für UML gibt es nicht das eine perfekte Tool. Ich unterscheide in der Regel zwischen drei Arbeitsstilen: textbasiert, visuell und standardnah. Diese Unterscheidung hilft mehr als eine endlose Feature-Liste, weil sie direkt an den Alltag anschließt.
| Werkzeug | Stärken | Grenzen | Besonders geeignet für |
|---|---|---|---|
| PlantUML | Text in, Diagramm raus; gut versionierbar; schnell in Markdown oder Docs eingebettet | Syntax muss man lernen; Layout ist weniger frei als bei reinen Zeichenwerkzeugen | Entwicklerteams, Dokumentation im Repository, „docs as code“ |
| draw.io / diagrams.net | Browserbasiert, viele Vorlagen, niedrigschwelliger Einstieg, Zusammenarbeit in Echtzeit | Versionierung und Nachpflege können mühsam werden, wenn viele Hände daran arbeiten | Unterricht, Workshops, schnelle Abstimmungen, visuelles Arbeiten im Browser |
| Eclipse Papyrus | Sehr nah am Standard, starke UML-Abdeckung, seit 2026 auch als Web-Variante interessant | Deutlich steilere Lernkurve, eher für ernsthafte Modellierung als für schnelle Skizzen | Systemmodellierung, Ausbildung mit Anspruch auf Standardtreue, größere Teams |
PlantUML funktioniert besonders gut, wenn Diagramme genauso gepflegt werden sollen wie Code. Ich mag daran vor allem die klare Nachvollziehbarkeit: Was im Text steht, landet im Diagramm. draw.io ist die pragmatische Wahl, wenn schnelle Ergebnisse, Sichtbarkeit im Browser und niedrige Einstiegshürden wichtiger sind als formale Strenge. Papyrus spielt seine Stärken aus, wenn Standardnähe, Erweiterbarkeit und ein strukturierter Modellierungsansatz gefragt sind. Seit April 2026 ist die Web-Variante zusätzlich interessant, weil sie ohne lokale Installation auskommt und die Teamarbeit vereinfacht.
Wer in Bildung und Weiterbildung arbeitet, profitiert oft von einer Mischstrategie: im Unterricht oder Workshop visuell starten, im fortgeschrittenen Kurs dann auf textbasierte oder standardnahe Werkzeuge wechseln. So entsteht nicht nur ein Bild, sondern auch ein Verständnis dafür, warum Modelle gepflegt werden müssen und wie man sie sauber versioniert.
So setze ich UML im Alltag ein, ohne unnötig Zeit zu verlieren
Der größte Fehler ist für mich nicht das falsche Diagramm, sondern ein zu großer Anspruch am Anfang. Gute Modellierung ist schlank. Sie soll Entscheidungen erleichtern, nicht zusätzliche Arbeit erzeugen. Deshalb gehe ich in Projekten meist so vor:
- Ich formuliere zuerst die Frage, die das Diagramm beantworten soll.
- Ich wähle dann genau einen Diagrammtyp für diesen Zweck.
- Ich benenne Objekte, Klassen und Rollen so, wie sie im Team tatsächlich verwendet werden.
- Ich halte das Modell nah an der aktuellen Architektur, statt es als theoretische Skizze liegen zu lassen.
- Ich prüfe regelmäßig, ob das Diagramm noch etwas erklärt oder nur noch historisch interessant ist.
Besonders wichtig ist die Trennung zwischen fachlicher Aussage und technischer Detailtiefe. Ein Sequenzdiagramm sollte einen Ablauf erklären, nicht jedes Hilfsobjekt der Infrastruktur abbilden. Ein Klassendiagramm sollte die Domäne verständlich machen, nicht die komplette Implementierung vorwegnehmen. Und ein Aktivitätsdiagramm sollte einen Prozess lesbar halten, nicht in Sonderfällen ersticken.
Wenn ein Team mit Git arbeitet, ist ein textbasiertes Werkzeug oft im Vorteil, weil Änderungen nachvollziehbar bleiben. In Workshops oder im Unterricht kann ein visuelles Tool schneller sein, weil es den Denkprozess direkt sichtbar macht. Ich würde beides nicht gegeneinander ausspielen. Entscheidend ist, dass das Werkzeug zum Ziel passt. Genau an dieser Stelle entstehen die typischen Fehler.
Die typischen Fehler, die gute Modelle unbrauchbar machen
In meiner Erfahrung scheitern schlechte Modelle selten an der Notation. Meist liegt das Problem in der Methode, also darin, wie und wofür das Diagramm benutzt wird. Die häufigsten Schwächen sind erstaunlich konstant.
- Zu viel auf einmal. Ein Diagramm, das drei Systeme, fünf Prozesse und zehn Ausnahmen zeigt, erklärt am Ende nichts mehr.
- Uneinheitliche Begriffe. Wenn im Team für dieselbe Sache drei Namen im Umlauf sind, verliert das Modell seine Funktion als gemeinsame Sprache.
- Falscher Diagrammtyp. Wer ein Verhalten mit einem Strukturdiagramm erzwingen will, erzeugt unnötige Reibung.
- Veraltete Modelle. Ein Diagramm, das nicht gepflegt wird, wird schnell zur Fassade.
- Modellieren ohne Zweck. Wenn niemand sagen kann, welche Entscheidung das Diagramm unterstützen soll, wird es dekorativ statt nützlich.
Ich sehe außerdem oft das Problem, dass Teams die Pflege unterschätzen. Ein Modell ist nur dann verlässlich, wenn es aktualisiert wird, sobald sich Architektur oder Fachlogik ändern. Das gilt besonders bei schnelllebigen digitalen Produkten. Ein schönes Diagramm, das zwei Releases hinter der Realität liegt, ist für die Zusammenarbeit wertlos.
Darum ist die beste Gegenmaßnahme keine strengere Schriftart und kein komplizierteres Tool, sondern ein klarer Arbeitsstil: klein anfangen, sauber benennen, regelmäßig nachziehen. Genau das macht den Unterschied zwischen Unterrichtsmaterial und Arbeitsgrundlage.
Wie ich den Einstieg für Schule, Studium und Weiterbildung aufbaue
Für Lernende ist UML dann am wertvollsten, wenn der Einstieg nicht theoretisch überfrachtet wird. Ich würde in der Bildung niemals mit allen 13 Diagrammtypen beginnen. Sinnvoller ist ein kleiner, realer Fall, etwa eine Bibliotheksausleihe, eine Kursanmeldung oder ein Bestellvorgang. So wird schnell sichtbar, warum Modellierung überhaupt gebraucht wird.
Mein pragmatischer Lernpfad sieht so aus:
- zuerst die fachliche Sicht mit einem Anwendungsfalldiagramm;
- dann die Struktur mit einem Klassendiagramm;
- danach ein konkreter Ablauf mit einem Sequenzdiagramm;
- anschließend je nach Thema ein Aktivitäts- oder Zustandsdiagramm;
- später, bei größeren Systemen, Architektur mit Komponenten- oder Bereitstellungsdiagrammen.
Für die ersten Übungen ist ein Browser-Tool oft die beste Wahl, weil niemand an Installation oder Projektsetup scheitern muss. Wer später tiefer einsteigt, profitiert von einem textbasierten Ansatz oder einem standardnahen Modellierer, weil damit Versionierung, Review und Teamarbeit deutlich professioneller werden. Ich halte das für besonders wichtig in Ausbildung und Weiterbildung: Nicht das Tool soll beeindrucken, sondern das Verständnis wachsen.
Wer zusätzlich lernen will, Diagramme mit echter Softwareentwicklung zu verbinden, sollte Modelle immer an einem konkreten Artefakt testen, etwa an einer API, einem Use Case oder einem Fachprozess. Dann wird schnell klar, ob das Diagramm den Alltag unterstützt oder nur im Kursraum gut aussieht.
Woran ich ein gutes Modell am Ende erkenne
Ein gutes Modell erkenne ich nicht daran, dass es vollständig ist. Ich erkenne es daran, dass es eine Entscheidung schneller macht, Missverständnisse reduziert und später noch lesbar bleibt. Wenn ein Kollege nach zwei Wochen das Diagramm versteht, ohne die halbe Historie zu kennen, war es wahrscheinlich gut gebaut.
Wenn ich nur drei Kriterien behalten dürfte, wären es diese: klarer Zweck, einheitliche Begriffe und aktuelle Pflege. Alles andere ist nachrangig. Genau deshalb ist UML heute vor allem als Arbeitswerkzeug sinnvoll, nicht als akademische Pflichtübung. Wer es so einsetzt, bekommt bessere Abstimmung, weniger Interpretationsfehler und sauberere digitale Dokumentation.
Für den praktischen Start würde ich mit einem schlanken Tool, einem konkreten Fall und höchstens drei Diagrammtypen arbeiten. Mehr braucht es am Anfang selten. Erst wenn die Fragestellung wächst, lohnt sich der Sprung zu standardnaher Modellierung oder zu einem textbasierten Workflow, der sich gut mit Entwicklung und Dokumentation verzahnt.
